Un vrai chenal, pas une maquette

Pour montrer ce que fait un logiciel de simulation, la tentation est grande de choisir un bassin simple, où tout se passe bien. Nous avons fait l'inverse : le premier projet complet de PARCHAP CFD est un chenal d'oxydation réel, de 7 700 m³, reproduit d'après une étude publiée.

Le bassin

73,4 m de long, 18,1 m de large, 6 m d'eau, un mur central, des agitateurs et des grilles de diffuseurs d'air. C'est la géométrie qu'on rencontre dans beaucoup de stations d'épuration, avec ses virages, ses zones calmes et ses jets.

Eau, air et boues, ensemble

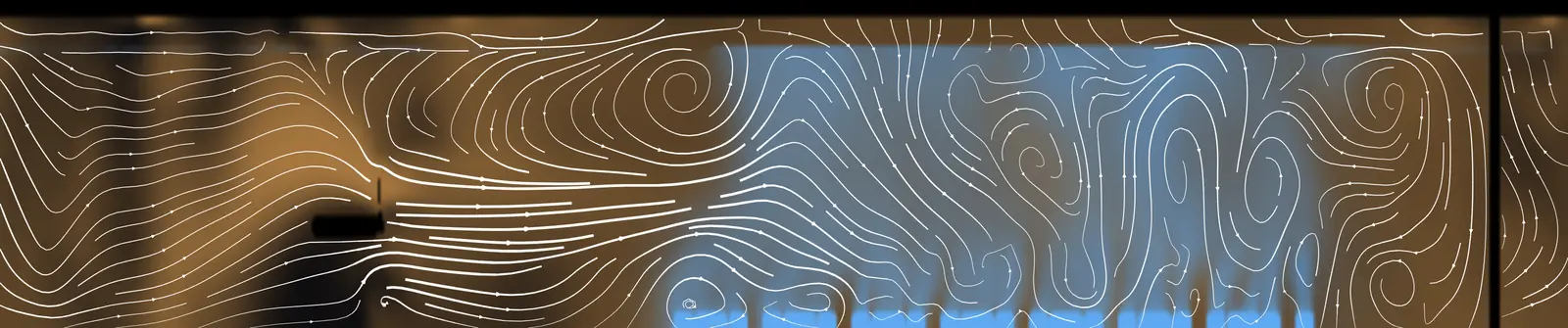

Le calcul suit trois choses à la fois : la vitesse de l'eau, l'air injecté par les diffuseurs, et les boues qui décantent ou restent en suspension. C'est ce qui fait la différence avec une simple carte de vitesses : on voit comment le rideau de bulles dévie le courant, et où les boues ont tendance à se poser.

Ce qu'on lit dans les résultats

• Les zones mortes, où l'eau bouge à moins de 0,1 m/s.
• La vitesse près du fond, comparée à l'objectif que vous choisissez. Ne pas l'atteindre ne veut pas dire qu'il y a dépôt : c'est un objectif, pas un verdict.
• L'inclinaison du rideau de bulles, donnée à titre indicatif (repère : 30 à 45°). Ce n'est pas un critère de validation : le rendement d'oxygénation se juge sur les essais.

Le calcul couvre 120 s d'écoulement avec 199 000 mailles, sur un PC, sans serveur distant. Les images de ce site et du film en sont tirées.

Et ensuite

Les premières validations sur site sont en préparation. Nous publierons ici ce qu'elles confirment, et ce qu'elles corrigent.
